КРЕДО ДАТ 5.4

Следует отметить следующие преимущества работы в системе:

• Отсутствие ограничений на объем обрабатываемой информации, на формы и методы обрабатываемых геодезических сетей.
• Импорт данных из электронных тахеометров и цифровых нивелиров, а также импорт данных через последовательный порт непосредственно с электронных тахеометров.
• Совместная обработка измерений, выполненных разными методами и с разной точностью.
• Уравнивание результатов постобработки спутниковых измерений с разделением векторов на плановую и высотную составляющую.
• Совместное уравнивание данных спутниковых и традиционных геодезических измерений.
• Развитый аппарат поиска и выделения грубых ошибок измерений.
• Режим проектирования плановых и высотных сетей, подбор необходимой точности измерений.
• Доступна загрузка, привязка и трансформация растровых изображений.
• Возможности адаптации выходных документов под стандарты предприятия, национальные стандарты и языки.
• Расширенная система настройки и обработки данных полевого кодирования.

Программный продукт КРЕДО ДАТ позволяет выполнить импорт данных полевых измерений, полученных с электронных тахеометров в распространенных форматах.  Кроме того, в систему импортируются данные программ  с результатами постобработки спутниковых измерений, данные полевых измерений с цифровых нивелиров, проекты КРЕДО ГНСС и НИВЕЛИР.

При проектировании геодезических сетей для просмотра, анализа и привязки проектов к существующей местности можно использовать web-карты и картографические материалы в виде растровых подложек, которые также можно импортировать в систему.

В системе выполняется обработка материалов тахеометрической съемки с формированием точечных, линейных и площадных топографических объектов и их атрибутов по данным полевого кодирования.

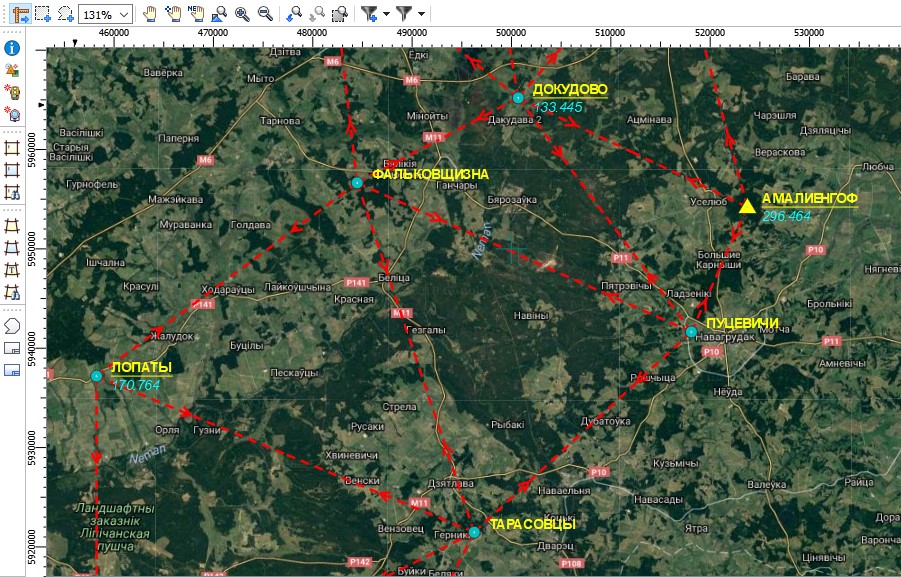

Рис. 1. Использование растровой подложки и картографических данных, полученных при помощи вебсервиса, для привязки проекта к существующей местности

После ввода исходных данных и импорта измерений система КРЕДО ДАТ автоматически распознает и разделяет данные по типам измерений, формирует связи сети. В системе выполняется предварительная обработка измерений, рассчитываются и учитываются необходимые поправки и редукции, рассчитываются предварительные координаты пунктов. При выполнении многократных повторных измерений (приемов) в системе есть возможность выполнить оценку точности угловых измерений в приеме и на станции. При необходимости система позволяет выявить, локализовать и нейтрализовать грубые ошибки в координатах и высотах исходных пунктов, линейных, угловых измерениях и нивелировании с использованием нескольких, дополняющих друг друга методик, в том числе анализом СКП единицы веса, автоматически (Lp–метрика), в диалоговом режиме и автоматическом (трассирование), методом последовательного отключения.

Импортируются и обрабатываются данные высотных измерений, выполненных по методикам BF, FB, BBFF, только для ходов, которые были выполнены в одном направлении.

Предусмотрено использование пользовательской (собственной) системы полевого кодирования топографических объектов. При съемке, помимо данных измерений, фиксируются коды точек и условия соединения линий. Таким образом, ведется «электронный абрис» съемки, фиксируются топографические объекты, вводятся их семантические свойства.

В системе, по результатам выполненной съемки, есть возможность построения поверхности и отображения ее при помощи горизонталей и градиентной заливки.

Система КРЕДО ДАТ позволяет выполнить совместное или раздельное уравнивание векторов спутниковых измерений и традиционных измерений в линейно-угловых и высотных геодезических сетях разных форм, классов и методов (комбинации методов) создания. Уравнивание выполняется параметрическим способом по методу наименьших квадратов.

В системе обеспечена возможность производить совместное уравнивание измерений разных классов точности и разных методик с получением развернутой оценки точности, включающей статистические оценки, эллипсы ошибок (рис. 2), СКО линий и дирекционных углов сторон планового обоснования.

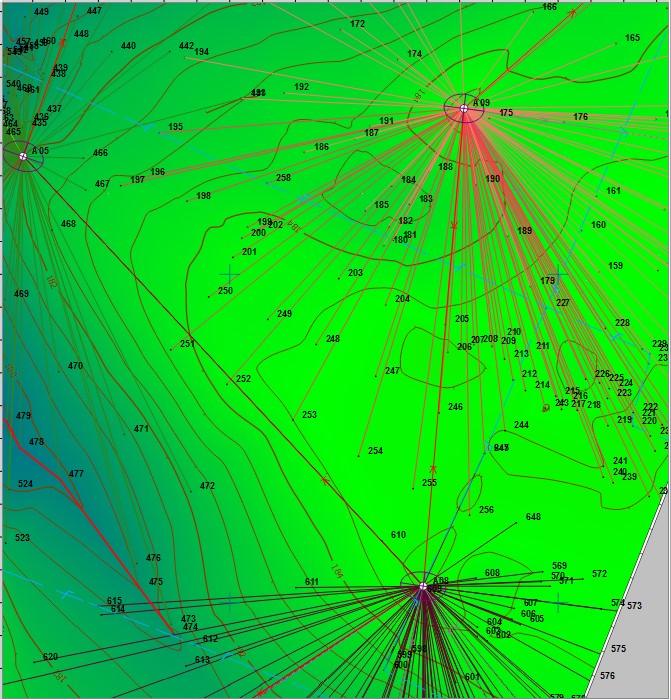

Рис. 2. Отображение эллипсов ошибок в графическом окне

Для многоранговых сетей можно выполнять уравнивание как совместно, с использованием весов измерений соответствующих классов (рангов), так и поэтапно, когда уравненные пункты старших классов (рангов) считаются исходными для измерений младших классов.

В случае использования исходных пунктов, точность положения которых может быть ниже точности измерений, система обеспечивает возможность учета погрешностей исходных пунктов, что позволит ослабить потерю точности взаимного положения создаваемой геодезической сети и обеспечит максимально точную вставку создаваемой сети в менее точную исходную.

Для перехода от эллипсоидальных (геодезических) превышений к превышениям нормальных высот используются аномалии высот из модели геоида EGM2008.

На всех этапах обработки данных и уравнивания система КРЕДО ДАТ осуществляет графическую иллюстрацию действий, что позволяет визуально контролировать решаемые задачи.

В системе есть возможность расчета ошибок планово-высотного положения полярных точек, с учетом полученного по результатам уравнивания положения станций.

Также в системе есть возможность поиска оптимальных весов измерений итерационным способом.

Кроме обработки измерений в системе решается ряд инженерно-геодезических задач (расчеты для выноса проектов в натуру, преобразования координат и др.), обрабатываются створные измерения и различные засечки, есть инструменты для дополнительных обмеров и построений.

В программе имеется возможность работы в 3D. Кроме стандартных сценариев обработки данных, 3D-окно позволяет удобно и эффективно визуализировать фотоизмерения с электронных тахеометров, отображая фото с установкой камеры в позицию фотографирования, тем самым обеспечивая синхронизацию фото и данных проекта (рис. 3).

Рис. 3. Фотоснимки со встроенной камеры тахеометра в 3D-окне

Возможность работы в 3D обеспечивает максимальную эффективность при работе по геодезическому сопровождению строительства. Программа позволяет загрузить проектное решение в формате 3D dwg или IFC, выполнять подготовку данных для выноса в натуру или сравнение проекта с фактическим положением элементов. (рис 4).

Рис. 4. Визуализация измерений совместно с моделью IFC в 3D-окне

К общим ресурсам в системе КРЕДО ДАТ относятся: классификатор топографических объектов, шаблоны ведомостей и чертежей, библиотека геодезических данных.

Топографические объекты и вся информация о них хранятся в Классификаторе КРЕДО ДАТ. В зависимости от видов выполняемых работ пользователь может настроить и использовать несколько различных классификаторов, которые содержат только необходимые для данного вида работ условные знаки и системы кодирования. Для проекта, содержащего топографические объекты, необходимо задать классификатор, иначе работа с объектами этого проекта будет недоступна. Каждому проекту может одновременно соответствовать только один классификатор.

Выходные документы (ведомости и чертежи) в программе создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.

Итогом работы в системе КРЕДО ДАТ являются:

• проекты КРЕДО ДАТ (GDS, GDS4, GDS5), содержащие результаты обработки, которые без дополнительных настроек могут быть импортированы в другие системы КРЕДО;

• ведомости и каталоги соответствующего вида, при этом можно задать параметры выходных документов согласно национальным стандартам или стандартам предприятия с настройкой на любые языки и шрифты, используя Редактор шаблонов;

• чертежи любого масштаба и планшеты (1:500—1:5000), схемы планово-высотного обоснования в принятых или настраиваемых условных обозначениях (полное оформление в чертежной модели и печать графических документов);

• файлы для экспорта в распространенные форматы: DXF/DWG (AutoCAD), MIF/MID (MapInfo), CDX (НИВЕЛИР, ТРАНСКОР), в настраиваемые пользователем текстовые форматы. Кроме этого, возможен экспорт данных через последовательный порт непосредственно в электронные тахеометры.

Процессор: Intel Core i3/i5/i7 или аналогичный

ОЗУ: не менее 4 ГБ

Видеоподсистема: для работы с 3D-графикой необходима аппаратная поддержка OpenGL 4.3, объем видеопамяти 1024 МБ (рекомендуется 2048 МБ).

Операционная система:

Astra Linux,

Microsoft Windows 7 Service Pack 1,
Microsoft Windows 7 x64 Service Pack 1,
Microsoft Windows 8.1,
Microsoft Windows 8.1 x64,
Microsoft Windows 10 x64,
Microsoft Windows 10 x86,
Microsoft Windows 11.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
