КРЕДО ЛИНЕЙНЫЕ ИЗЫСКАНИЯ 3.0Программа КРЕДО ЛИНЕЙНЫЕ ИЗЫСКАНИЯ предназначена для создания цифровой модели местности, трассирования линейных объектов, выпуска топографических планов, продольных и поперечных профилей трасс линейных сооружений.
Цифровая модель местности (ЦММ) включает в себя цифровую модель рельефа (ЦМР) и цифровую модель ситуации (ЦМС).
Основой построения ЦМР являются точки, по которым нерегулярной сеткой треугольников строится модель рельефа с высокой точностью. Характерные участки рельефа, такие как хребты, обрывы, и т.д., могут выделяться с помощью структурных линий (СЛ).
Поверхность с различными ее элементами отображается как в окне плана, так и в окне 3D-вида.

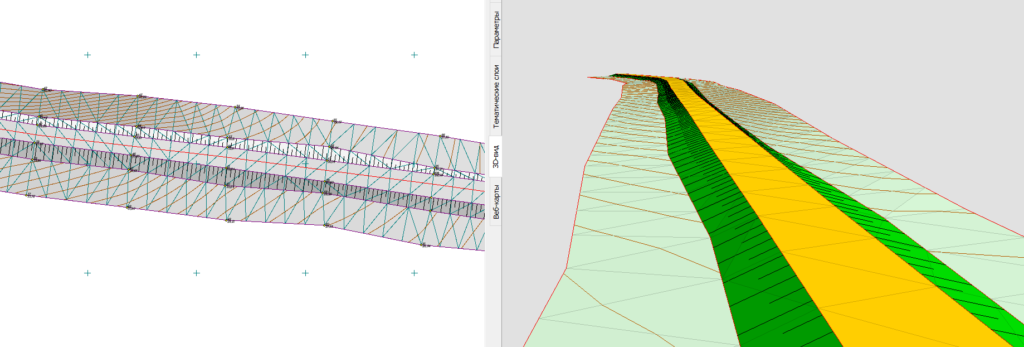

Моделирование поверхностей (бордюров, набережных, подпорных стенок и т.п.) выполняется при помощи СЛ с двойным профилем. Для построения поверхности специалист всегда сможет выбрать подходящий инструмент создания или редактирования в зависимости от исходных данных и поставленных задач.
В системе можно проанализировать созданную модель рельефа, построив разрез произвольного сечения. На разрез передаются данные, набор которых определяет сам пользователь: условные обозначения пересекаемых коммуникаций, данные развернутого плана, геологические данные и др.

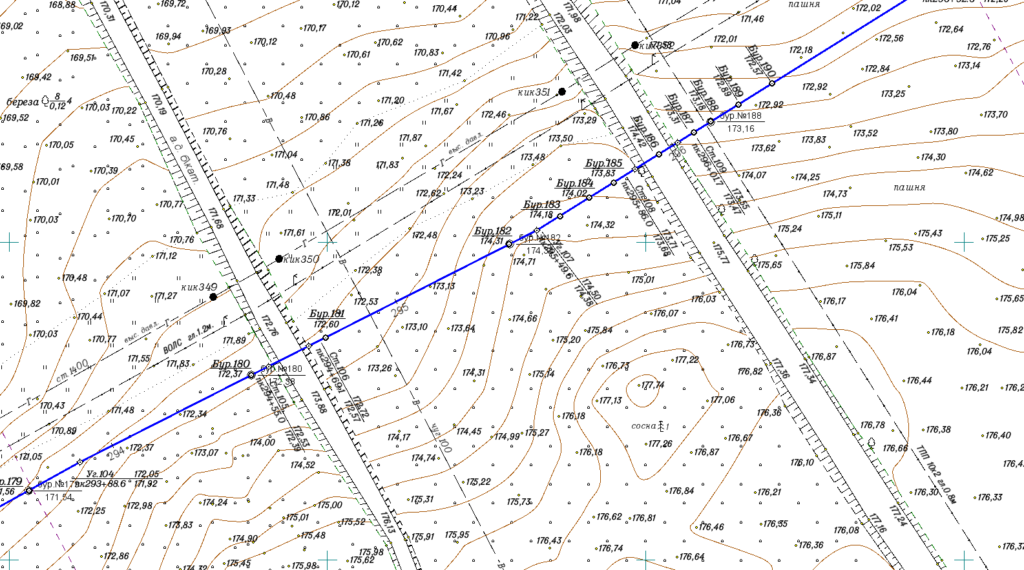

Цифровая модель ситуации формируется с помощью точечных, площадных и линейных топографических объектов на основе классификатора. Топографические объекты отображаются условными знаками в соответствии с текущим масштабом съемки.

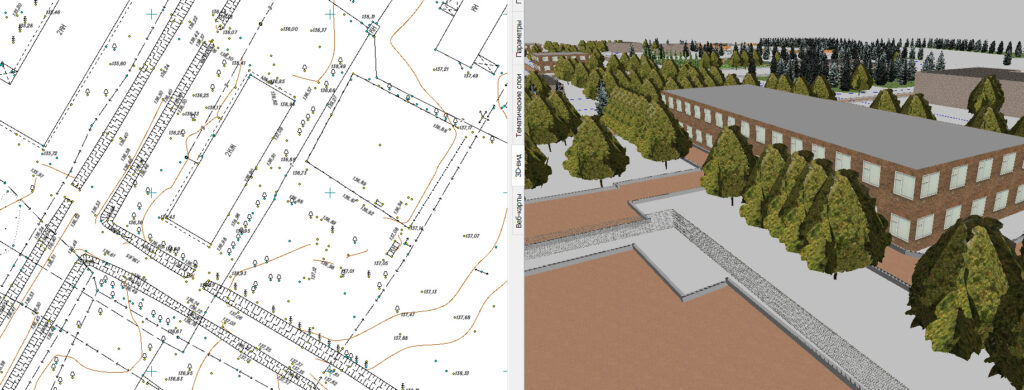

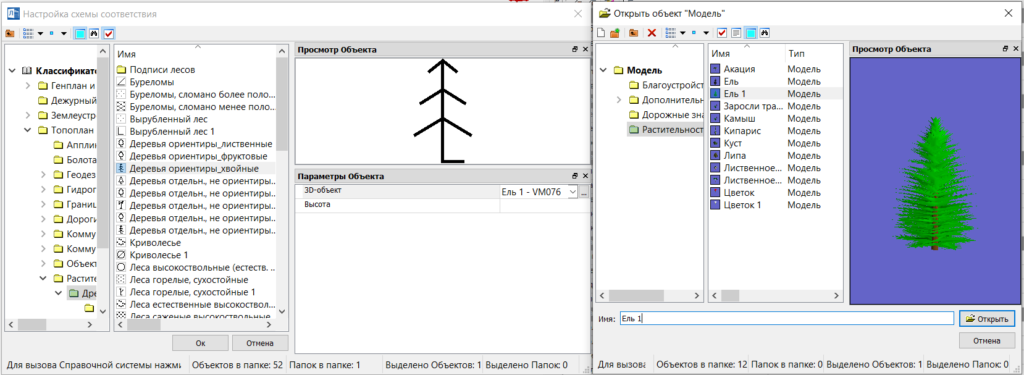

В программе существует набор 3D-моделей объектов. Назначив соответствие 3D-объектов условным знакам, пользователь может увидеть отображение модели ситуации на 3D-виде.
В программе реализована возможность интерактивного создания и редактирования трасс с использованием различных методов трассирования, в том числе с применением полевых материалов. Проложение трасс в стесненных и сложных условиях, например, в горной местности или при реконструкции дорог. Возможность создания политрасс. Разбивка пикетажа, в том числе с использованием «рубленых» пикетов различных видов. Создание и редактирование углов поворота закруглений трасс. Возможность разделения и объединения вершин углов.

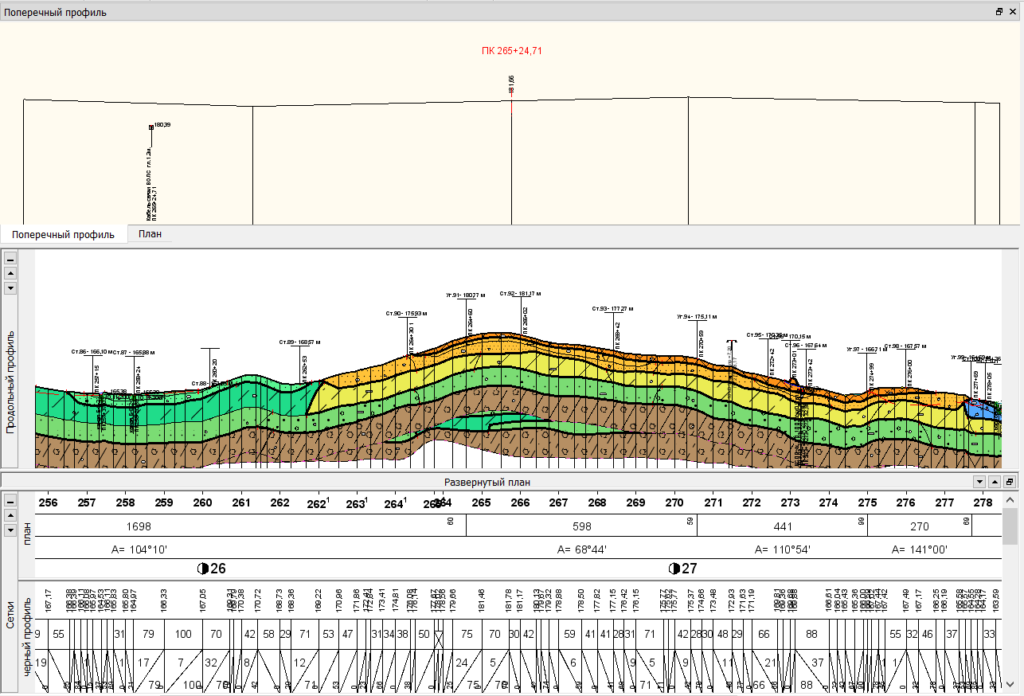

В системе создаются продольные и поперечные профили по линейным сооружениям. Все коммуникации и другие объекты, которые попадают в сечение, автоматически выводятся в окне профиля.
Кроме того, существует возможность задать разные виды продольных профилей (черный профиль, линия быта, профиль дополнительной поверхности и вспомогательный профиль).

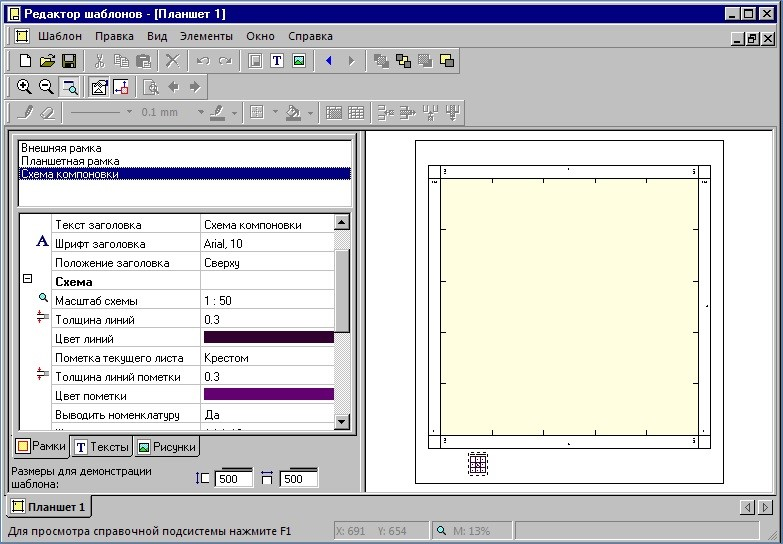

При создании чертежей и планшетов вначале формируется чертежная модель, которую можно доработать до требуемого качества. Чертежные модели определяются раскладкой шаблонов чертежей или планшетов на цифровой модели в плане либо вырезаются контуром.

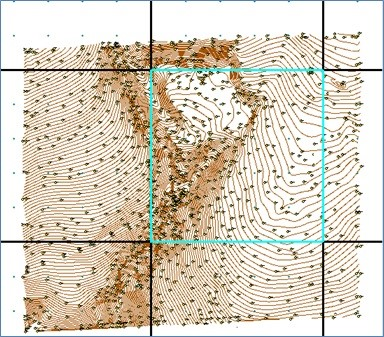

В случае протяженного объекта пользователь может выполнить раскладку отдельных листов чертежей или планшетов по всей площади объекта.

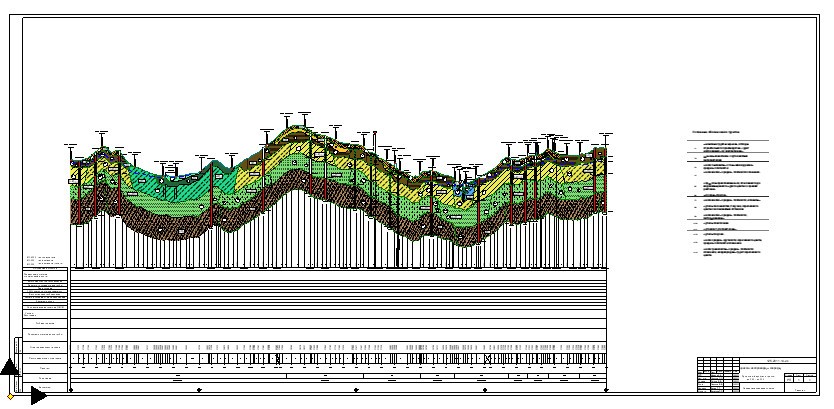

По тем же принципам формируются чертежи продольного профиля и поперечников. Предусмотрена также возможность создания комплексных чертежей (план, профиль, поперечник).
Созданные в программе чертежи выводятся непосредственно на печать. Также существует возможность экспортировать чертежи в CAD-формат DXF, либо графические форматы (JPG, PDF). Также в программе предусмотрено создание планшетов в соответствии с нормативной документацией.

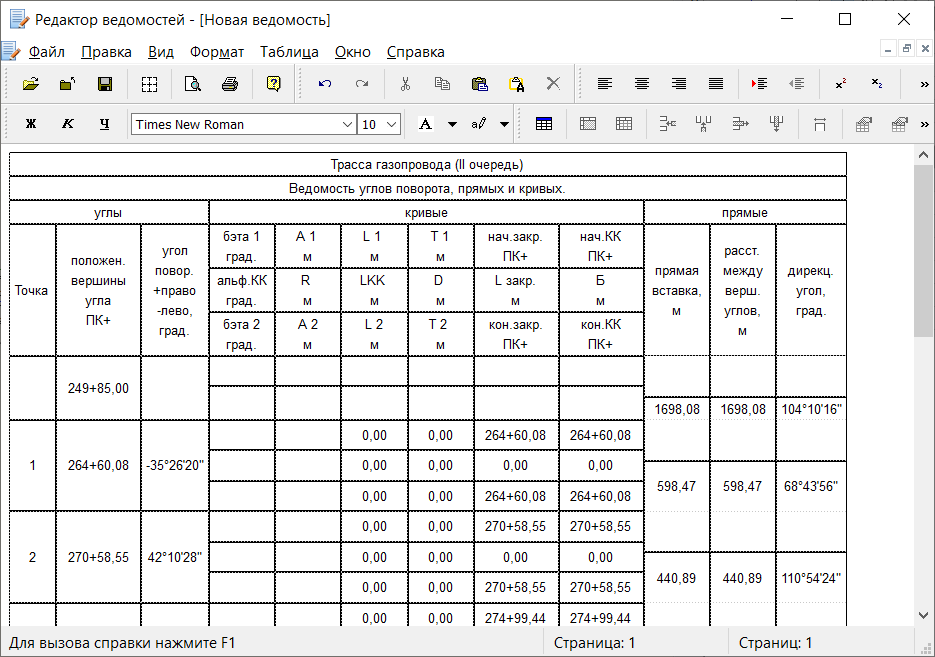

Выходные документы в системе формируются с использованием готовых шаблонов в соответствии с нормативными требованиями. В ведомости попадают данные по настройкам пользователя. Подготовленные ведомости можно отредактировать.
В системе КРЕДО ЛИНЕЙНЫЕ ИЗЫСКАНИЯ можно выпустить ведомости углов поворота, прямых и кривых элементов плана трассы, разбивки закруглений, отметок профиля, ведомости семантических свойств и тематических объектов классификатора по площадке, вдоль линии трассы и пересекающихся с линией.
В программе реализован импорт облаков точек в форматах LAS, CPC, TXT. Облако точек, полученное, например, при наземном или воздушном лазерном сканировании, при фотограмметрической обработке материалов фотосъемки, можно импортировать в систему, использовать для создания собственных облаков точек и затем учитывать точки облака в различных построениях.
Количество точек, с которым может работать программа, достигает нескольких миллиардов.
На основе исходного облака пользователь может создавать собственные облака точек путем экспорта групп классифицированных сканером точек, выделением рельефных точек или прореживанием по заданным параметрам (с сохранением характерных форм рельефа). Файл исходного облака всегда остается неизменным.
Точки всех загруженных видимых облаков отображаются в 3D-виде.
По точкам облака можно создать рельефные точки, а также выполнить различные построения в окне плана. Редактировать точки облака нельзя, за исключением управления их отображением (размером и цветом).
По облакам строится линия разреза, которая представляет собой графическую маску, аналогичную разрезу поверхности. По маске разреза облака можно создать черный продольный профиль и черный поперечный профиль.

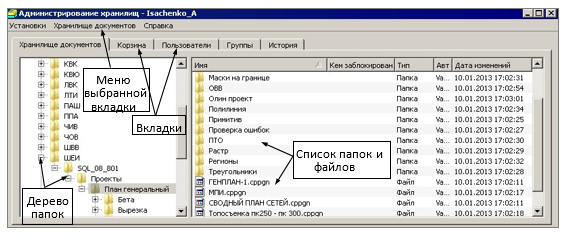

Система КРЕДО ЛИНЕЙНЫЕ ИЗЫСКАНИЯ поддерживает хранение данных как автономно на локальном или сетевом диске, так и в хранилище документов (ХД).
Помимо структурированного хранения информации ХД обеспечивает разграничение прав доступа к данным, выполняет функции поиска нужных файлов по семантическому условию, а также предоставляет ряд других сервисных функций: поддержку версионности проектов с отслеживанием истории действий пользователя, резервное копирование, аудит. Использование хранилища документов обеспечивает возможность параллельной работы над одним объектом, что сокращает срок его сдачи.
Процессор: Intel Core i3/i5/i7 или аналогичный.
ОЗУ: не менее 4 ГБ, рекомендуется 8 ГБ
Операционная система:
Astra Linux,
Microsoft Windows 7 Service Pack 1,
Microsoft Windows 7 x64 Service Pack 1,
Microsoft Windows 8.1,
Microsoft Windows 8.1 x64,
Microsoft Windows 10 x64 – рекомендуется,
Microsoft Windows 10 x86,
Microsoft Windows 11 x64.
Примечания:
Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
