КРЕДО ОБЪЕМЫ 3.0Программа КРЕДО ОБЪЕМЫ служит для автоматизированного моделирования поверхностей, расчета объемов между поверхностями, ведения календарных графиков добычи и хранения сырья, строительных материалов, а также для выпуска текстовых и графических материалов по результатам расчетов.
Цифровая модель местности (ЦММ) включает в себя цифровую модель рельефа (ЦМР) и цифровую модель ситуации (ЦМС).
Основой построения ЦМР являются точки, по которым нерегулярной сеткой треугольников строится модель рельефа с высокой точностью. Характерные участки рельефа, такие как хребты, обрывы, и т.д., могут выделяться с помощью структурных линий (СЛ).

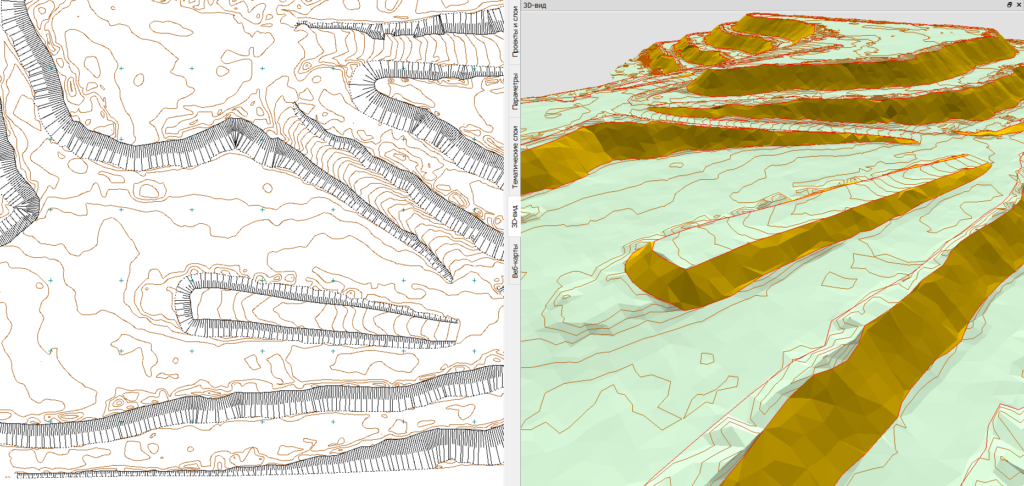

Поверхность с различными её элементами отображается как в окне плана, так и в окне 3D-вида.
Представленные в системе методы обеспечивают возможность моделировать поверхности, учитывая либо задавая различные ограничения. В качестве ограничений могут выступать границы построения поверхностей (в слое, вокруг точки, в заданном контуре, в незаполненном участке) и др. Структурные линии, учтенные в поверхности, позволяют выделить характерные участки рельефа, например, откосы, границу горного отвода, границы запасов материалов и др.
Представленная библиотека стилей поверхностей позволяет отображать поверхности в соответствии с нормативными требованиями. При необходимости стили можно также настроить под индивидуальные потребности. Используя механизм группы треугольников, можно по-разному настроить отображение различных участков поверхности.

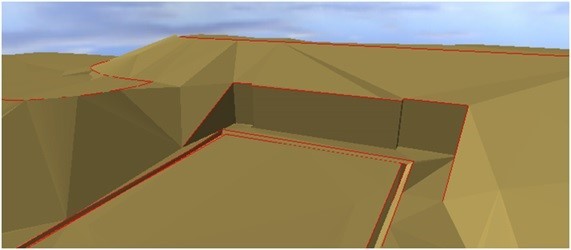

Моделирование поверхностей (бордюров, набережных, подпорных стенок и т.п.) выполняется при помощи СЛ с двойным профилем. Для создания поверхности специалист всегда сможет выбрать подходящий инструмент построения или редактирования в зависимости от исходных данных и поставленных задач.
В КРЕДО ОБЪЕМЫ можно создавать копию исходной поверхности в новом слое, проекте с последующим ее редактированием. Такие операции удобно использовать при учете расходования строительных материалов, при ведении календарных планов разработок карьеров, месторождений и т.д.

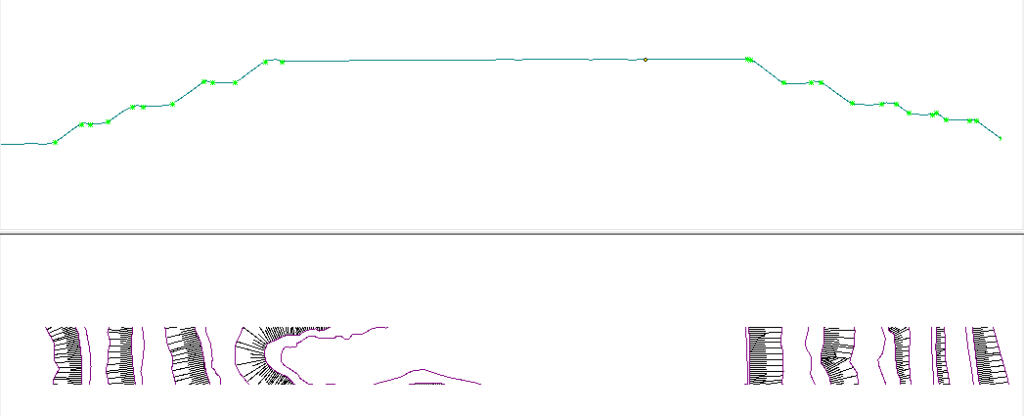

В системе существует возможность проанализировать созданную модель рельефа, построив разрез произвольного сечения. На разрез передаются данные, набор которых определяет сам пользователь: условные обозначения пересекаемых коммуникаций, данные развернутого плана, геологические данные и др.

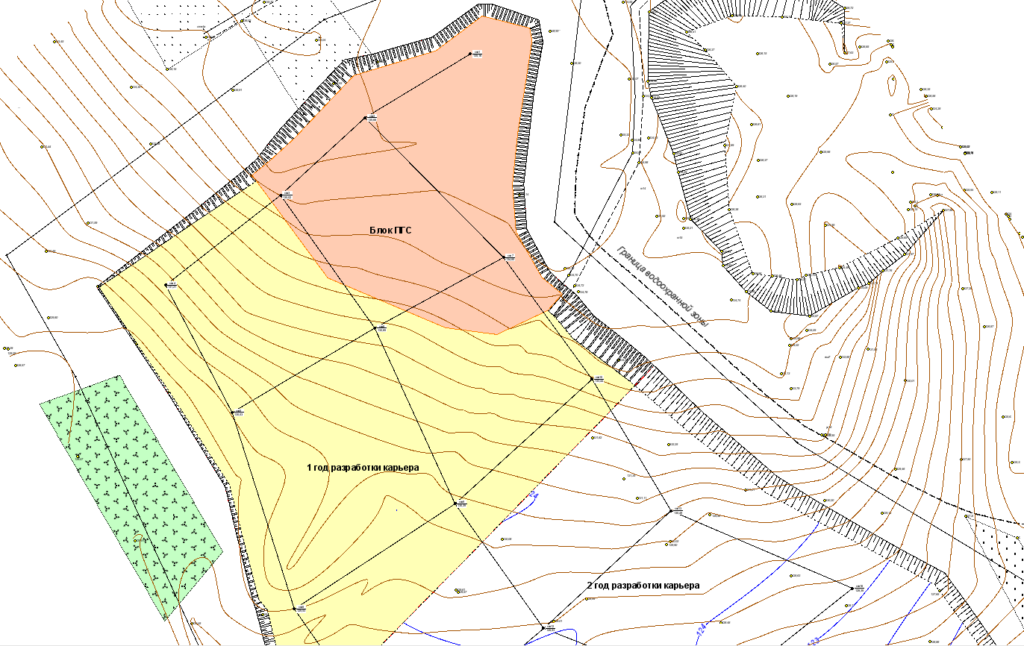

Для построения объектов плана, оформления календарных планов, планов добычи полезных ископаемых и др. предназначены графические маски и регионы. Встроенные в систему библиотеки позволяют отображать создаваемые элементы требуемыми типами линий, цветом, толщиной, штриховками, заполнением фона и т.д. Объекты классификатора для отрисовки ЦМС отсутствуют.

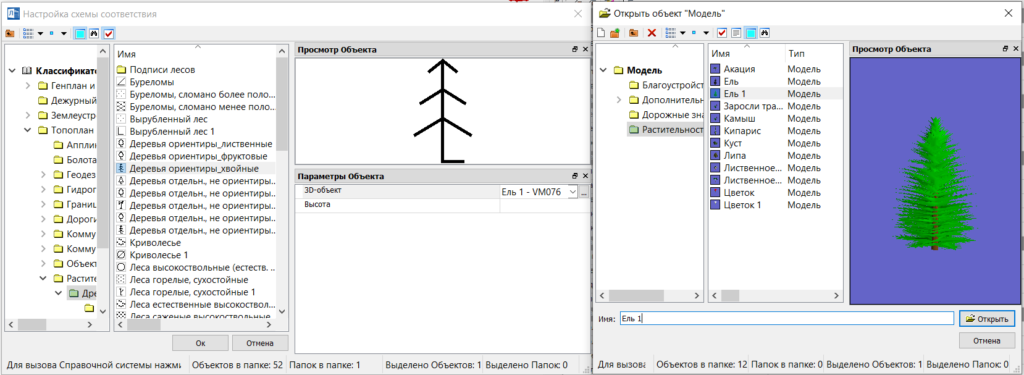

В программе существует набор 3D-моделей объектов. Назначив соответствие 3D-объектов условным знакам, пользователь может увидеть отображение модели ситуации на 3D-виде.
Расчет объемов выполняется при наличии двух поверхностей. Как правило в качестве первой поверхности выступает исходный рельеф. Второй поверхностью может быть слой поверхности с учетом снятия кровли, подошвы полезного ископаемого, снятия растительного слоя, разработок сырья и т.д. При необходимости помесячного учета разработок сырья можно задать эти варианты в одном расчете объемов. Это позволяет быстро получить результаты для их оценки, учета.

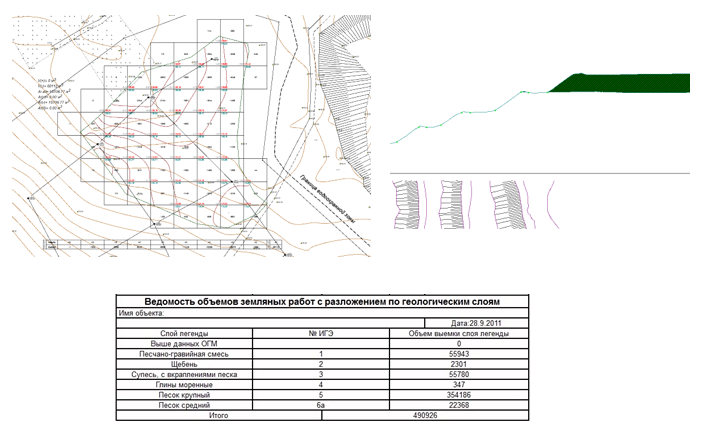

В результате такого расчета объемов земляных масс формируется ведомость объемов, создается проект с информацией по расчету с участками насыпей, выемок, нулевых работ и т.д. Для оформления плана земляных масс создается сетка объемов, имеющая разнообразные настройки.
В системе КРЕДО ОБЪЕМЫ есть возможность создания чертежей плана.
Для протяженных площадок предусмотрено создание чертежей плана с раскладкой отдельных листов по длине.
Можно создавать комплексные чертежи (календарный план на 1-й год отработки карьера, календарный план отработки песчано-гравийной смеси, календарный план на последний год отработки карьера и др.).
В программе реализован импорт облаков точек в форматах LAS, CPC, TXT. Облако точек, полученное, например, при наземном или воздушном лазерном сканировании, при фотограмметрической обработке материалов фотосъемки, можно импортировать в систему, использовать для создания собственных облаков точек и затем учитывать точки облака в различных построениях.
Количество точек, с которым может работать программа, достигает нескольких миллиардов.
На основе исходного облака пользователь может создавать собственные облака точек путем экспорта групп классифицированных сканером точек, выделения рельефных точек или прореживания по заданным параметрам (с сохранением характерных форм рельефа). Файл исходного облака всегда остается неизменным.

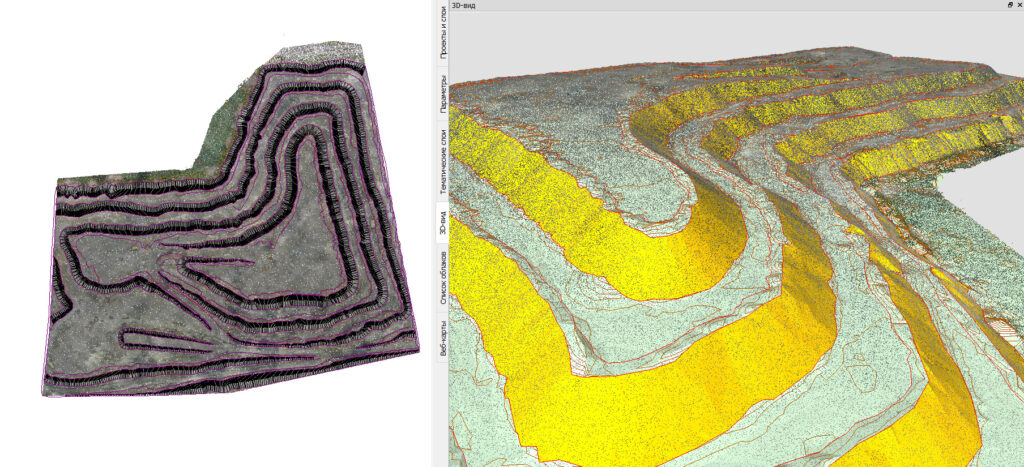

Точки всех загруженных видимых облаков отображаются в 3D-виде.
По точкам облака можно создать рельефные точки, а также выполнить различные построения в окне плана. Редактировать точки облака нельзя, за исключением управления их отображением (размером и цветом).
По облакам строится линия разреза, которая представляет собой графическую маску, аналогичную разрезу поверхности. По маске разреза облака можно создать черный продольный профиль и черный поперечный профиль.

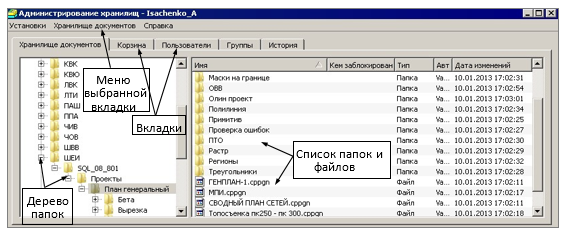

Система КРЕДО ОБЪЕМЫ поддерживает хранение данных как автономно на локальном или сетевом диске, так и в хранилище документов (ХД).
Помимо структурированного хранения информации, ХД обеспечивает разграничение прав доступа к данным, выполняет функции поиска нужных файлов по семантическому условию, а также предоставляет ряд других сервисных функций: поддержку версионности проектов с отслеживанием истории действий пользователя, резервное копирование, аудит. Использование хранилища документов обеспечивает возможность параллельной работы над одним объектом, что сокращает временные затраты.
Процессор: Intel Core i3/i5/i7 или аналогичный.
ОЗУ: не менее 4 ГБ, рекомендуется 8 ГБ
Операционная система:
Astra Linux,
Microsoft Windows 7 Service Pack 1,
Microsoft Windows 7 x64 Service Pack 1,
Microsoft Windows 8.1,
Microsoft Windows 8.1 x64,
Microsoft Windows 10 x64 – рекомендуется,
Microsoft Windows 10 x86,
Microsoft Windows 11 x64.
Примечания:
Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
