КРЕДО ТРУБОПРОВОД ИЗЫСКАНИЯ 3.0

• Данные, подготовленные в системах на платформе КРЕДО III.

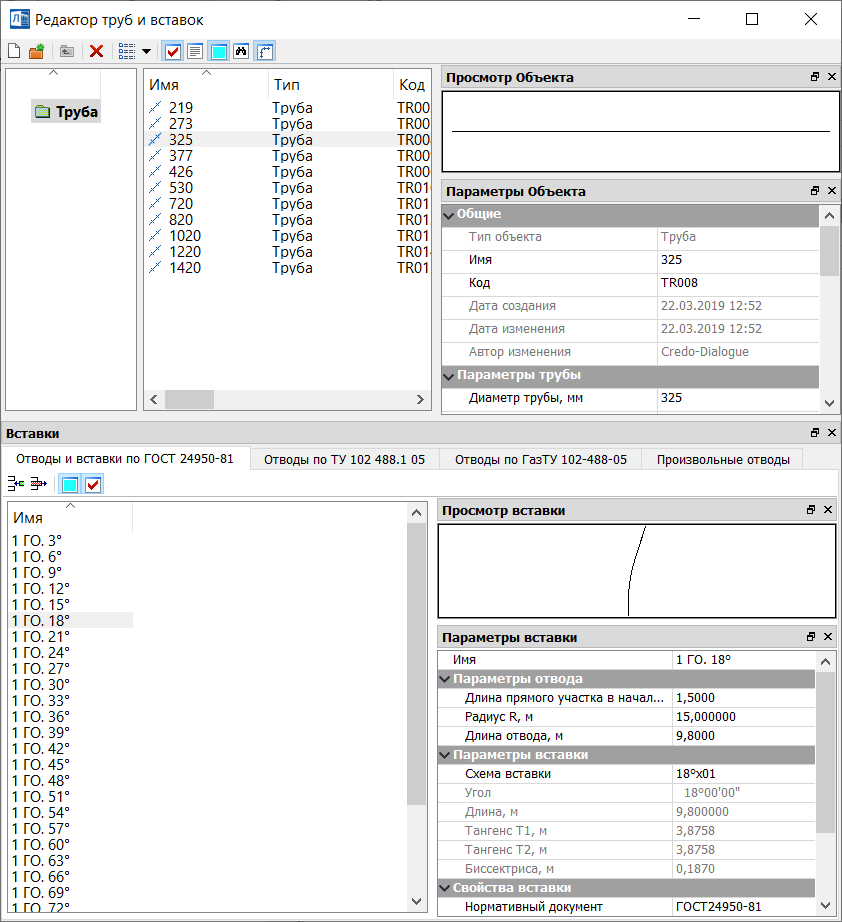

В КРЕДО ТРУБОПРОВОД.ИЗЫСКАНИЯ встроен Редактор труб и вставок, который предназначен для создания библиотеки объектов типа «труба» и вставок с нужными параметрами в соответствии с заданными нормативными документами. В стандартный комплект поставки входит библиотека труб со вставками по различным нормативным документам. Для труб и вставок заданы условные обозначения, подписи, семантика. При создании трассы трубопровода пользователь выбирает тот или иной тип трубы и программа автоматически подбирает необходимые схемы вставки из библиотеки.

Для каждого типа трубы пользователь может определить:

• физические параметры: диаметр, длина прогона, толщина стенок, вес;
• семантическое наполнение: материал, класс прочности и т.д.;
• графические параметры: условные знаки трассы, точек начала/конца, створных точек и пр.

Вставки формируются на сновании трех нормативных документов:

• Отводы и вставки холодного гнутья на основании ГОСТ 24950-81;
• Отводы горячего гнутья по ТУ 102 488.1-05;
• Сварные отводы и соединения по ГазТУ 102-488-05.

Для каждого типа вставки задаются длины прямых участков, допустимые радиусы поворотов, длины отвода и схема вставки.

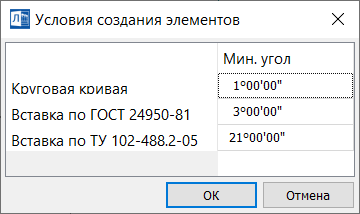

При создании трассы трубопровода, в зависимости от угла поворота, автоматически выполняется выбор элементов вершины угла: угол без разбивки, круговая кривая, вставки по различным нормативным документам. Пользователь может настраивать минимальный угол для различных типов точек поворота, определять параметры створных пунктов. Можно создавать трассу с произвольными углами поворота, а можно задать шаг создания ВУ (кратность 1° или 3°).

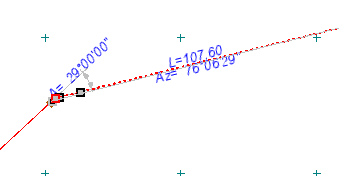

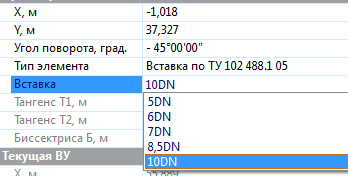

В ходе построения пользователь при помощи динамических подсказок контролирует и может оперативно откорректировать любые параметры создания трассы. Для каждого угла поворота, в зависимости от заданных параметров, система подбирает комбинацию вставок из библиотеки, наиболее подходящую в данном случае. При желании пользователь может отредактировать параметры вставки.

После формирования геометрии трассы пользователь может определить семантическое наполнение (имя, класс, марку и т.д.), задать необходимый начальный пикет и километр, расставить подписи (подписи вершин углов формируются автоматически), выполнить необходимое графическое оформление трассы. Возможно создание рубленых пикетов и расстановка километровых знаков, не совпадающих с основным пикетажем. Также можно перемещать, удалять, создавать новые вершины угла, разделять и объединять трассы.

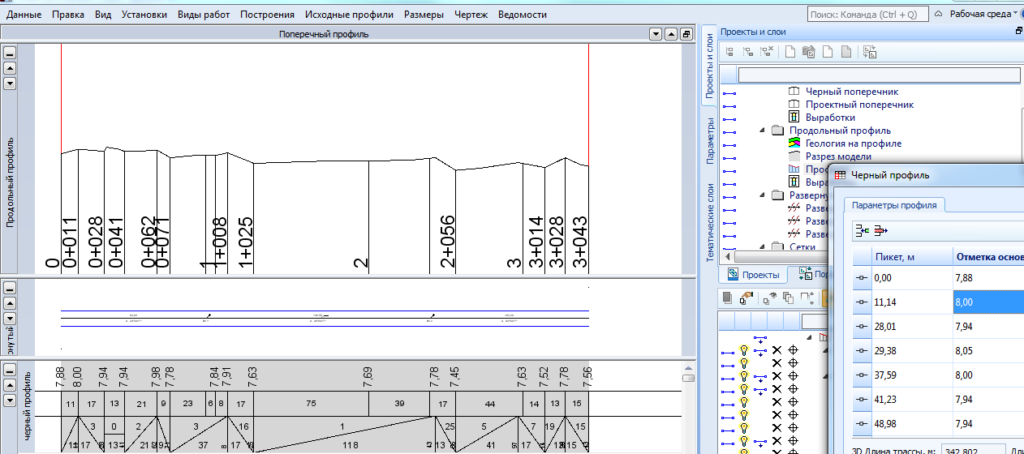

При наличии ЦММ можно легко получить изыскательский профиль и сформировать чертеж профиля, плана трассы и комплексные чертежи. Черный профиль создается автоматически по разрезу созданной поверхности, также автоматически создаются пересечки, отметки, ординаты и заполняются данные в сетках.

При отсутствии цифровой модели проекта черный профиль можно создать интерактивно или импортировать его из текстового файла. Также можно интерактивно создавать пересечки для любых объектов и задавать семантические свойства.

Система позволяет выпускать чертежи плана и профиля, а также комплексные чертежи.

По любой трассе трубопровода можно получить ведомости: углов поворота и искусственного гнутья, косогорных участков, а также весь набор ведомостей, доступных для пользователей системы КРЕДО ЛИНЕЙНЫЕ ИЗЫСКАНИЯ: пересекаемых наземных и подземных коммуникаций, пересечений с автомобильными и железными дорогами, закрепительных знаков, пересекаемых угодий, разбивки закруглений и пр.

• Чертежи топографических планов в виде листов чертежа или планшетов, продольных и поперечных профилей.
• Файлы форматов DXF/DWG.
• Файлы формата PXF.
• Ведомости углов поворота, тематических объектов, семантических свойств, косогорных участков в виде файлов форматов НТМL и RTF.

Созданные с помощью КРЕДО ТРУБОПРОВОД.ИЗЫСКАНИЯ трассы и данные ЦММ пользователь может экспортировать в форматы PXF и DXF и в полном объеме использовать в системах проектирования трубопроводов. В файле формата PXF описывается геометрия труб и вставок со всеми семантическими и геометрическими свойствами, что обеспечивает полноценную передачу всех параметров трубопровода. В файле формата DXF описывается цифровая модель поверхности и ситуации. Эти файлы могут быть импортированы в систему Трубопровод 2012 (разработчик – компания Uniservice Ltd) для дальнейшего проектирования трубопровода. При импорте автоматически распознаются объекты ситуации, определяются данные по отметкам и семантическим свойствам, что обеспечивает полноценную передачу данных и сокращает время подготовки материалов для проектирования.

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ, рекомендуется 8 ГБ

Операционная система:

Astra Linux,

Microsoft Windows 7 Service Pack 1,

Microsoft Windows 7 x64 Service Pack 1,

Microsoft Windows 8.1,

Microsoft Windows 8.1 x64,

Microsoft Windows 10 x64 – рекомендуется,

Microsoft Windows 10 x86,

Microsoft Windows 11 x64.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
