КРЕДО ГЕОСТАТИСТИКА 3.0

Использование системы КРЕДО ГЕОСТАТИСТИКА обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь может быть объединена.

С системой поставляется библиотека геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также библиотеки линий, штриховок, шаблонов чертежей, ведомостей.

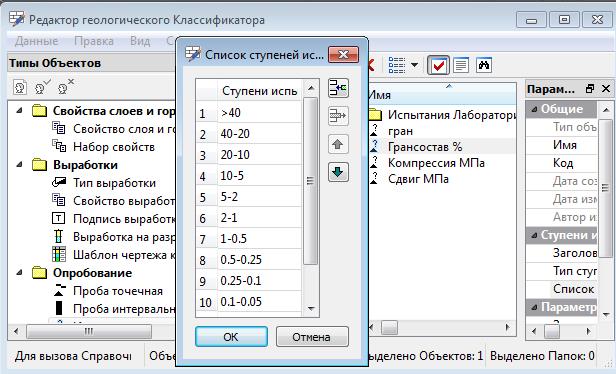

В любой из библиотек можно создавать новые или корректировать существующие данные согласно стандартам предприятия. Для этих целей в систему встроены интуитивно понятные редакторы. А с помощью Редактора геологического Классификатора пользователю предоставляется возможность создания и собственных типов данных.

Использование библиотек повышает скорость и результативность работы инженера, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели разнообразной информацией и оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативным документам.

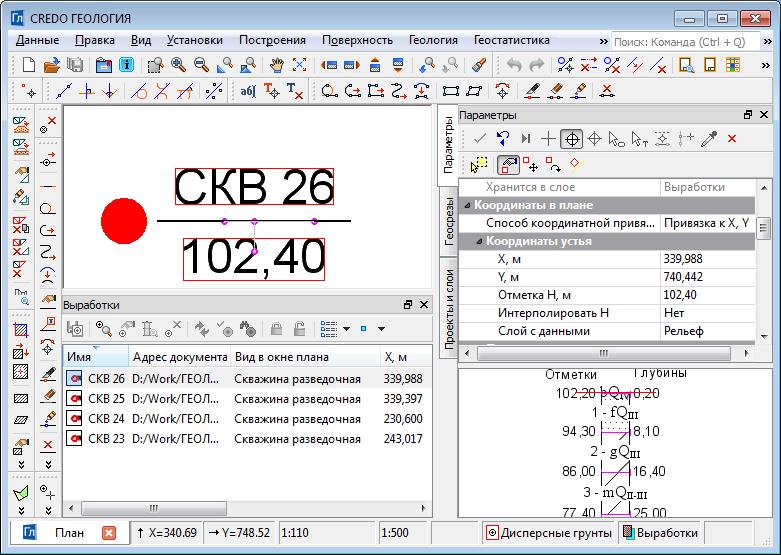

Система предусматривает возможность работы с различными типами исходных данных: геологическими скважинами, списками грунтов, различными топоосновами.

Так, пользователь может использовать различные привязки скважин (по координатам, по пикетам, по существующим ситуационным объектам и т.д.), создавать выработки непосредственно по данным бурения на объекте или использовать архивные данные.

Списки грунтов можно создавать для каждого отдельного объекта либо формировать глобальный список грунтов, специфичных для региона или соответствующих принятому в организации классификатору. Присутствует возможность автоматически определять классификацию грунтов согласно ГОСТу 25100-2011 и объединять их в ИГЭ для проведения статистической обработки.

Топографическая основа, хоть и не является обязательным видом исходных данных, позволяет сформировать более корректную геологическую модель местности и автоматизировать многие этапы работы, например, автоматически определить абсолютные отметки скважин. Специалист может подгружать готовые ЦММ, созданные в КРЕДО ТОПОПЛАН или в виде произвольного DXF-файла, или формировать их непосредственно в системе на основе такой информации как растровые картматериалы, каталоги точек и т.д.

Таблица проб предназначена для работы с пробами выработок активного плана геологического формирования реестра проб: создания, редактирования, удаления, формирования паспорта проб и чертежа условных обозначений.

Каждая строка таблицы – это проба со своими характеристиками. Таблица делится на две части:

• Паспортные данные – номер пробы, выработка, глубина отбора и т.д.;
• Свойства и испытания – это собственно те свойства и испытания, которые назначены данному типу пробы в геоклассификаторе.

Кроме того, в окне присутствует панель параметров, в которой выполняются настройки отображения информации в протоколе, выбор шаблона чертежа условных обозначений.

Работа в таком табличном представлении позволяет формировать необходимый список проб со своими свойствами и испытаниями и настраивать удобный вид представления такого списка.

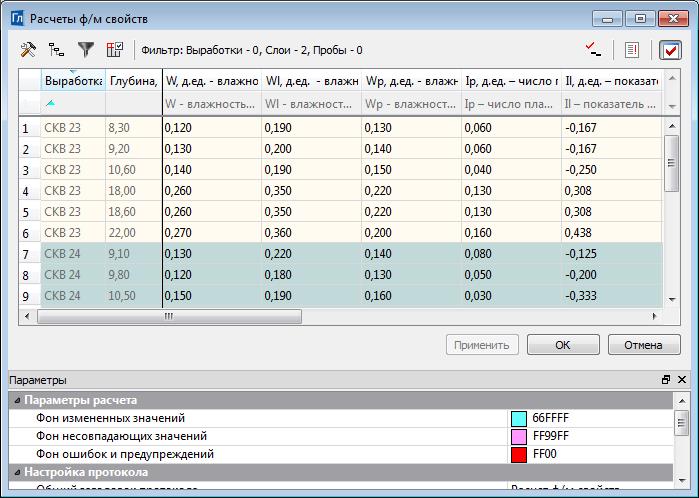

В системе реализован расчет физико-механических свойств по исходным данным опробования (команда Расчеты ф/м свойств) и испытаний (команда Расчеты испытаний).

По исходным свойствам система рассчитает весь необходимый набор характеристик дисперсных талых, мерзлых и скальных грунтов. Пользователь может настроить необходимый набор свойств для определения.

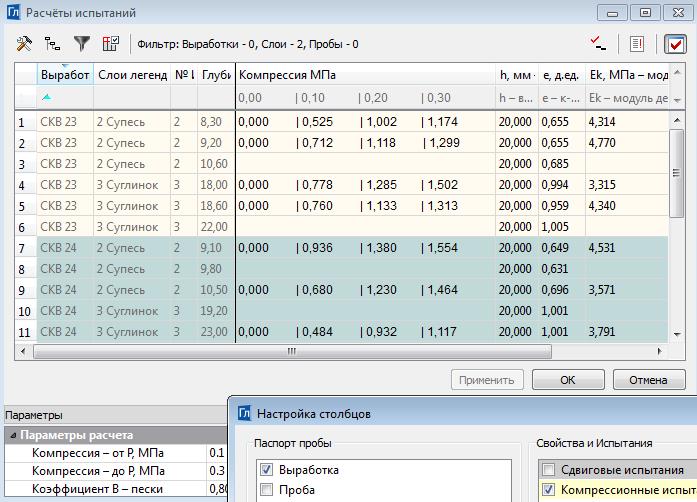

В расчете по данным испытаний проб пользователь может обработать сдвиговые и компрессионные испытания и получить механические характеристики грунтов.

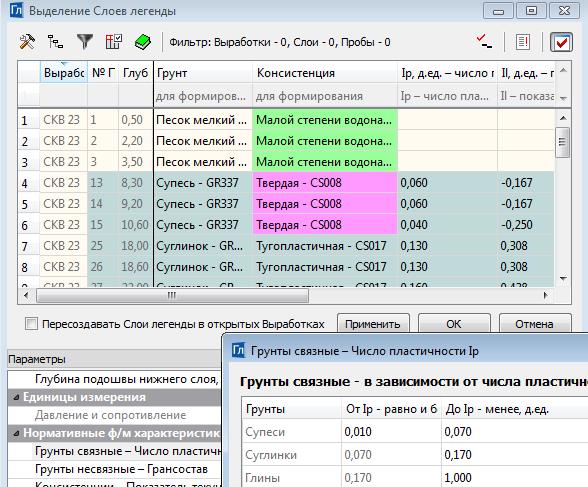

Система КРЕДО ГЕОСТАТИСТИКА позволяет определить номенклатуру грунта по рассчитанным физико-механическим характеристикам согласно ГОСТу 25100 и объединить полученные грунты в инженерно-геологические элементы.

Пользователь может настраивать количество параметров, влияющих на выделение грунта в самостоятельный ИГЭ, и редактировать диапазоны значений для каждого параметра. По результатам автоматического выделения специалист может внести свои правки в сформированную геологическую легенду.

Созданные (или измененные) геологические слои могут быть автоматически внесены в исходные скважины, что позволяет быстро редактировать предварительную геологическую модель в соответствии с результатами лабораторных исследований.

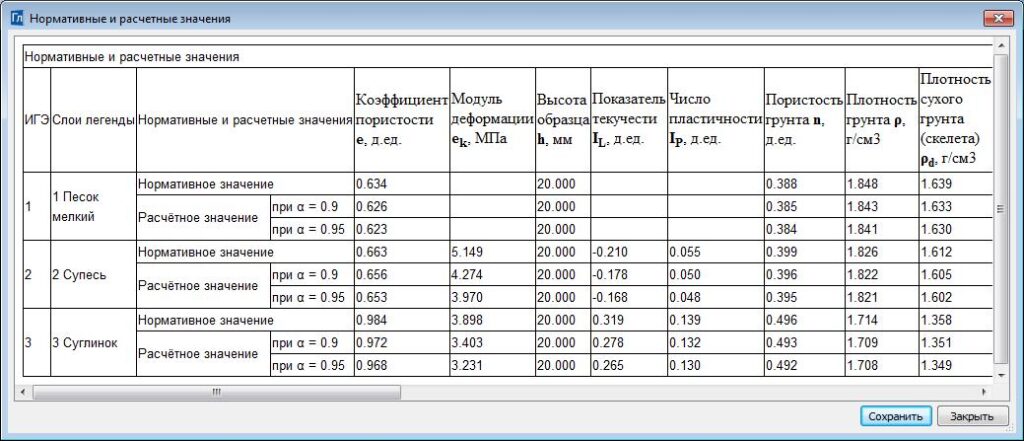

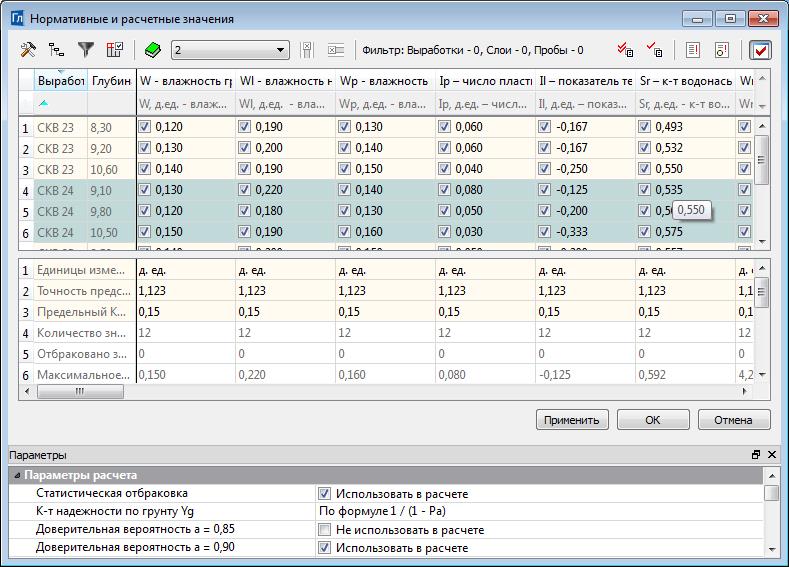

Система КРЕДО ГЕОСТАТИСТИКА позволяет обрабатывать статистическую информацию по любым свойствам выделенных ИГЭ и определять нормативные и расчетные значения.

Расчет может проводиться как для отдельно выбранного ИГЭ, там и для всех элементов на объекте.

Пользователь может выбирать различные доверительные вероятности для определения расчетных значений, настраивать максимально допустимый коэффициент вариации, проводить отбраковку проб и отдельных значений. По результатам расчетов выводятся протоколы различного формата.

Система позволяет выпускать чертежи схем расположения выработок и разрезов. Чертеж можно распечатать или сохранить в файле формата DXF.

Результаты работы в системе могут быть оформлены в виде каталога выработок различных форматов и ряда ведомостей или чертежей условных обозначений: грунтов, опробований, литологических особенностей и других.

Качественное проектное решение невозможно без геологических данных. Информация, подготовленная в системе КРЕДО ГЕОСТАТИСТИКА, используется в других системах комплекса для обеспечения целостной цифровой модели местности инженерного назначения.

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ, рекомендуется 8 ГБ

Операционная система:

Astra Linux,

Microsoft Windows 7 Service Pack 1,

Microsoft Windows 7 x64 Service Pack 1,

Microsoft Windows 8.1,

Microsoft Windows 8.1 x64,

Microsoft Windows 10 x64 – рекомендуется,

Microsoft Windows 10 x86,

Microsoft Windows 11 x64.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
