КРЕДО ОРГАНИЗАЦИЯ ДВИЖЕНИЯ 3.0

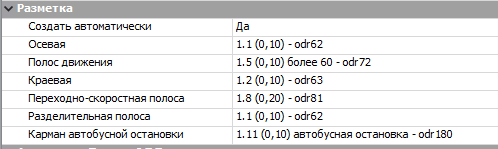

Для проектирования ОДД эффективнее всего использовать готовое проектное решение из КРЕДО ДОРОГИ без каких-либо конвертаций. В этом случае одновременно с созданием плана выполняется отрисовка линейной разметки по осевой линии и полосам покрытия дороги с учетом съездов, автобусных остановок, ПСП и разделительных полос.

Но и в тех случаях, когда нет проекта, выполненного в КРЕДО, можно быстро создать в КРЕДО ОРГАНИЗАЦИЯ ДВИЖЕНИЯ план дороги (ось, полосы дорожного полотна и элементы обустройства) с «нуля» – по картам, данным лазерного сканирования или другим материалам (рис. 1).

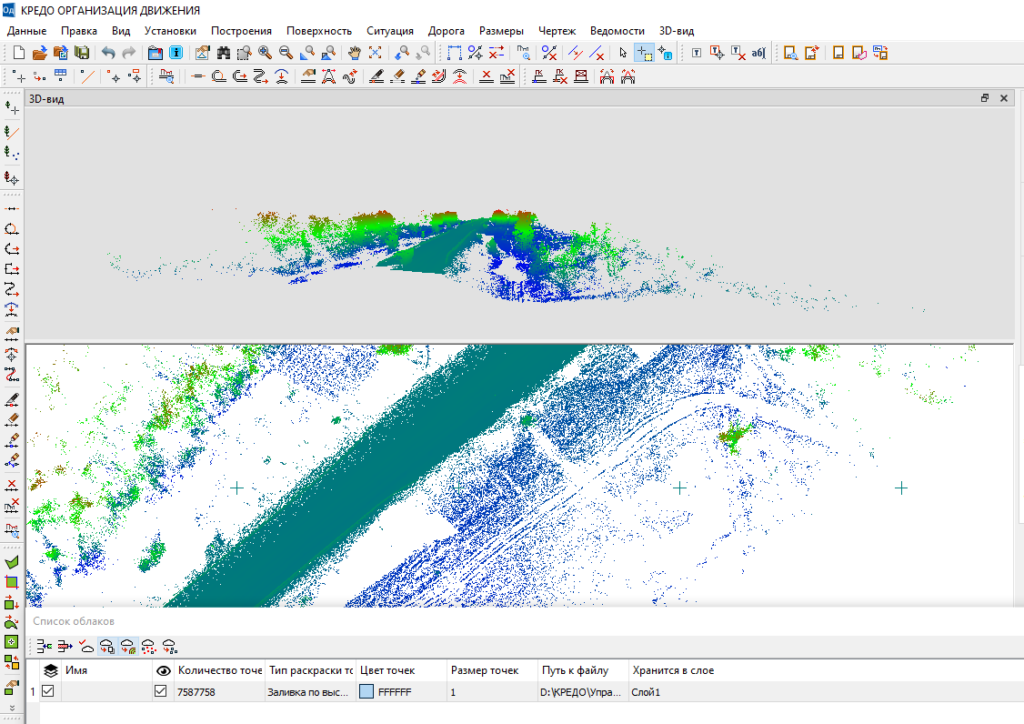

Современные технологии и оборудование позволяют выполнять сбор данных в кратчайшие сроки и с высоким качеством, т.к. практически исключаются ошибки, обусловленные пресловутым человеческим фактором. Одна из таких технологий — сбор данных по существующей дороге с помощью мобильного лазерного сканирования. Последующая обработка облака точек и сопутствующих геопозиционированных фотоизображений в программе КРЕДО 3D СКАН позволяет выделить рельеф, кромки и бровки, линейную дорожную разметку, сигнальные столбики, дорожные ограждения.

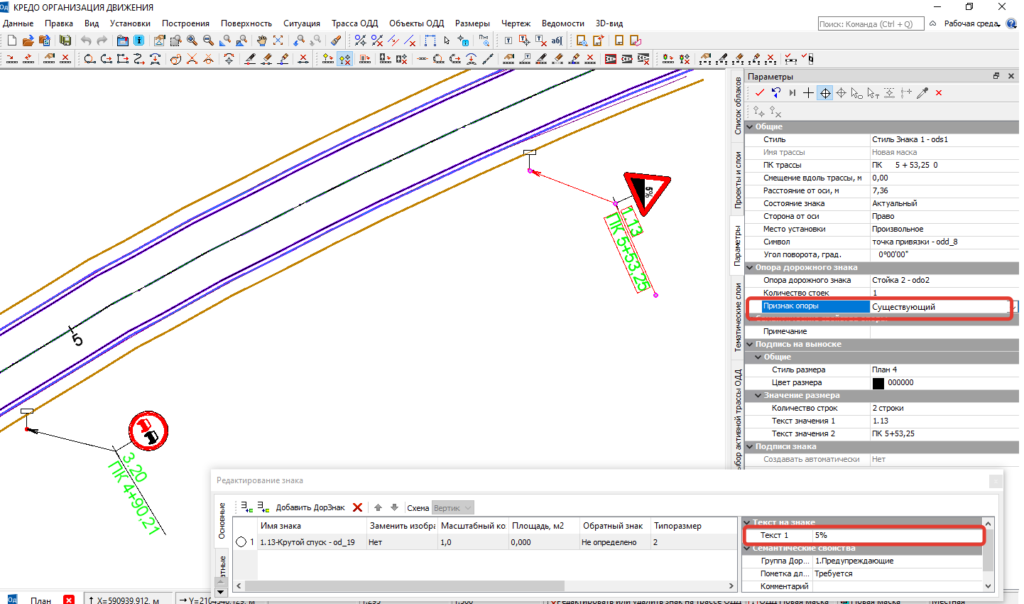

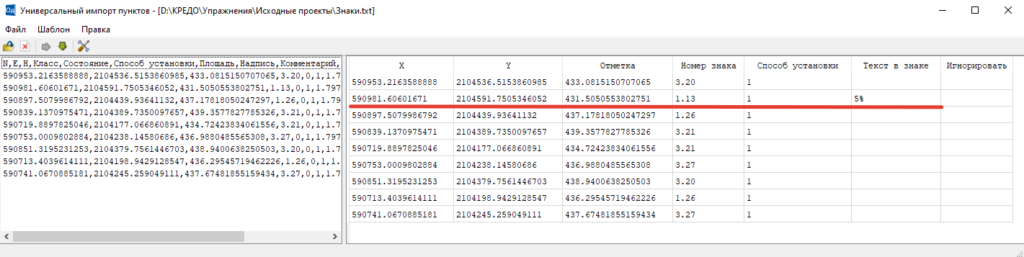

В КРЕДО 3D СКАН используются нейронные сети и каскадный детектор, что обеспечивает распознавание дорожных знаков по фотоизображениям с последующей локализацией положения в облаке точек. Дорожные знаки передаются в КРЕДО ОРГАНИЗАЦИЯ ДВИЖЕНИЯ со своим количеством стоек и номером, согласно которому выбирается отображение знака на плане в соответствии с классификатором ОДД. Знакам присваивается признак – Существующий (рис. 2).

Для различных технических средств ОДД разработаны специальные объекты тематического классификатора. Пользователь может их редактировать и дополнять классификатор новыми элементами: как самими объектами организации движения, так и разнообразными подписями, и семантическими свойствами — через Редактор классификатора (рис. 3).

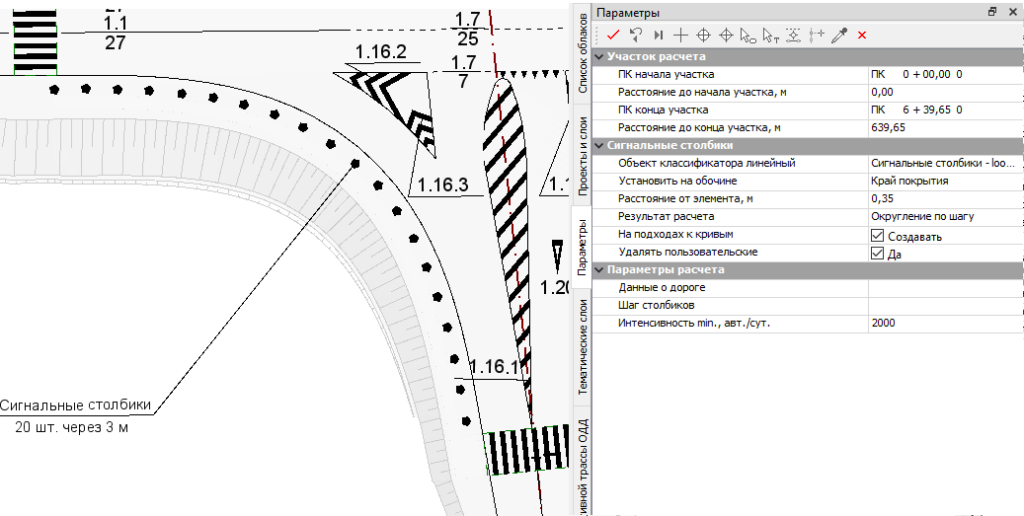

Для удобства и ускорения создания ТСОДД введено понятие активной трассы. Это позволяет без дополнительного выбора определять принадлежность всех создаваемых объектов именно активной трассе и располагать их с привязкой к трассе по месту установки (на разделительной полосе, обочине, берме, посередине полосы движения, произвольно и т.д.). При этом можно изменять пикетажное положение, сторону дороги, место установки, расстояние от элемента дороги для любого объекта через параметры создания или редактирования.

При расстановке дорожных знаков реализованы настройки для получения различных конфигураций знаков и их отображения на плане:

• выбор стиля знака, который определяет расположение и цвета подписей в разных состояниях знака (новый, существующий и др.), параметры установки знака на берме, обочине и разделительной полосе, взаимное расположение табличек и знаков, создание подписи у каждого щитка или подписи на выноске;
• выбор вида опоры (стойка, трос-растяжка, рама и т.д.), а в случае использования стоек можно назначить их количество;
• выбор признака для установки опоры: новый, перенос, существующий, демонтаж.

Знаки выбираются из объектов классификатора по номеру знака согласно методике ПОДД (рис. 3).

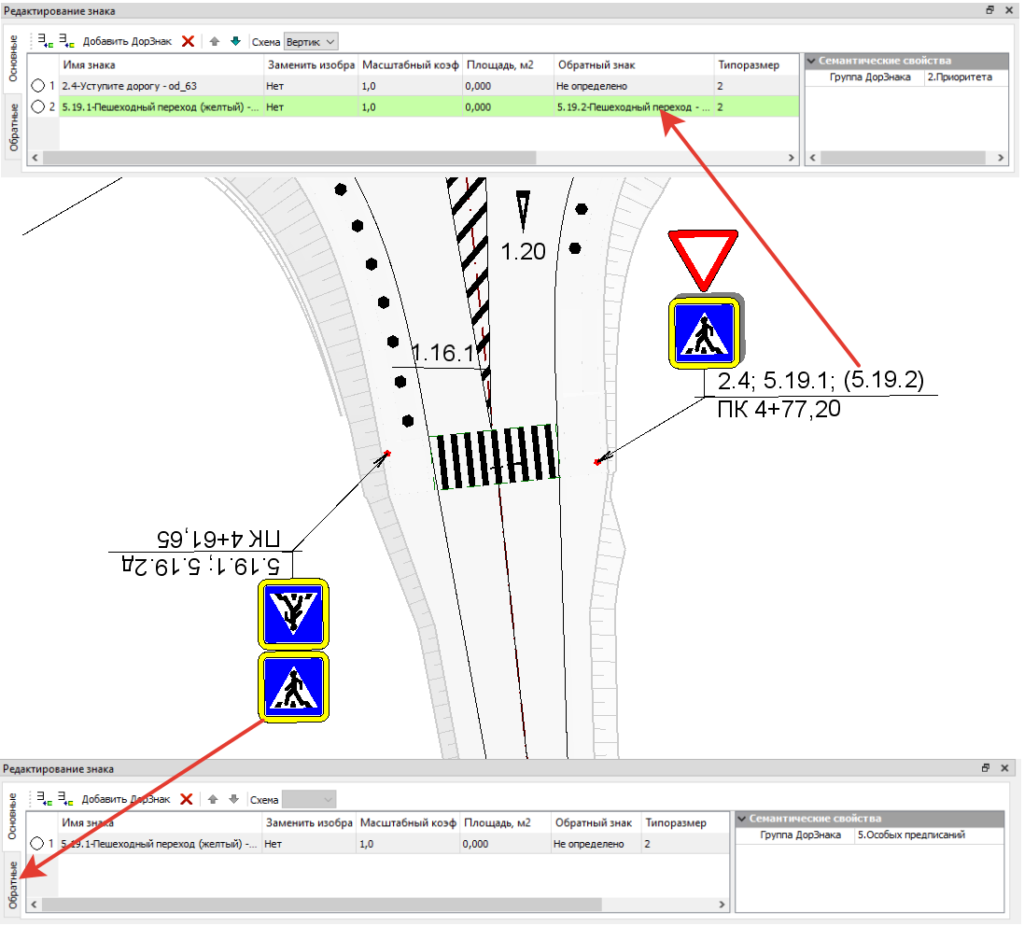

На одной опоре можно установить несколько знаков и определить порядок их размещения. Под знаком можно разместить одну и более табличек. (рис. 4)

Для знаков с переменной информацией, например, значение скорости, грузоподъемности, габаритов, номера дороги, зоны действия знака и т.д., можно быстро изменить соответствующее значение, и оно тут же отобразится на знаке. (рис. 4)

Для оптимизации работы можно использовать индивидуальные знаки, созданные в программе КРЕДО ЗНАК. Также предусмотрено чтение изображения на знаке из растровых файлов. (рис. 4)

Для организации параллельной работы с проектировщиками реализована возможность актуализации проектных решений для учета изменений в разрабатываемой схеме организации движения. На любом этапе работы над проектом дороги можно обновить данные по плану, профилю и поперечникам дороги. На участке, где изменилась плановая геометрия дороги, по настройке пользователя можно удалить знаки или выделить их как неактуальные (такие знаки будут исключены из объемов работ), удалить или оставить столбики, ограждения и прочие объекты ОДД.

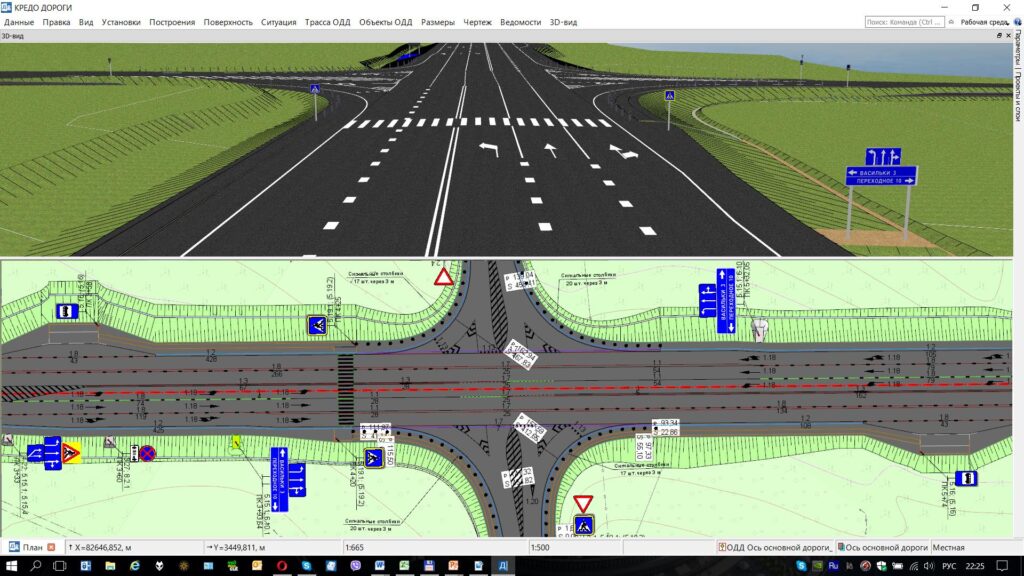

При трехмерной визуализации проекта дороги все элементы организации движения автоматически размещаются на заданных слоях с поверхностями (рис. 15). Большинство технических средств ОДД не требуют специальных настроек для корректного отображения в 3D-виде, а для некоторых объектов уже выполнены соответствующие настройки через специальный параметр в Редакторе классификатора — задан 3D-объект.

Рис. 15. Трехмерное изображение участка дороги после расстановки технических средств ОДД

Для оценки результатов работы по организации дорожного движения можно выполнять произвольную навигацию или создать траекторию движения и «проехать» по проектируемой дороге в окне 3D-вида.

Для проекта ОДД предусмотрено создание ведомостей, а шаблоны каждой из них можно редактировать под требования заказчика.

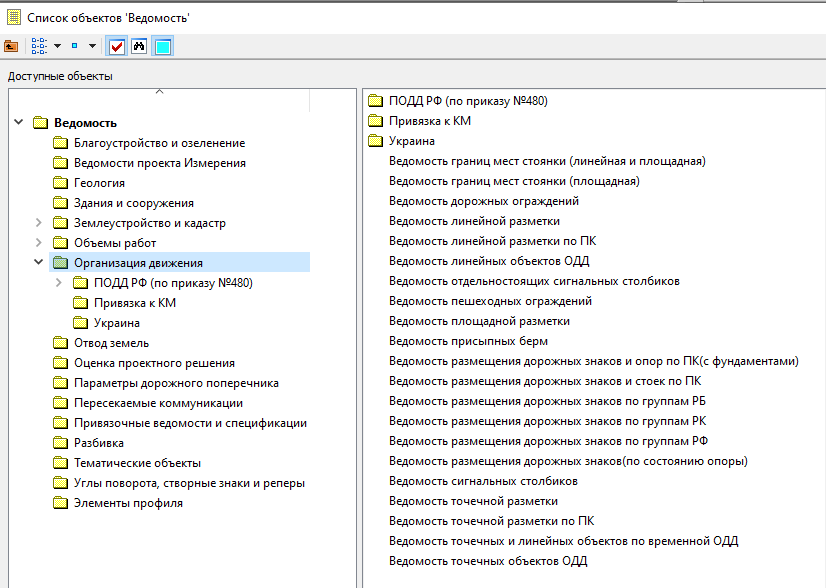

С программой поставляются шаблоны ведомостей (рис. 16):

• размещения дорожных знаков в нескольких вариантах,
• дорожных ограждений,
• пешеходных ограждений,
• сигнальных столбиков,
• точечной, линейной, площадной разметки,
• линейных объектов ОДД,

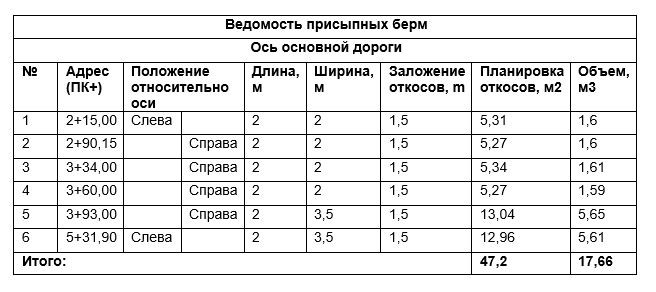

• присыпных берм.

Рис. 16. Примеры ведомостей ОДД

Нормативные документы, применяемые в КРЕДО ОРГАНИЗАЦИЯ ДВИЖЕНИЯ:

Для России:

• ГОСТ 32945-2014 «Дороги автомобильные общего пользования. Знаки дорожные. Технические требования»,
• ПНСТ 247-2017 «Экспериментальные технические средства организации дорожного движения. Типоразмеры дорожных знаков. Виды и правила применения дополнительных дорожных знаков. Общие положения»
• ГОСТ Р 52290-2004 «Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования»
• ГОСТ Р 52289-2019 «Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств»
• ГОСТ Р 51256-2018 «Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования»

Для Беларуси:

• СТБ 1300-2014 «Технические средства организации дорожного движения. Правила применения»
• СТБ 1140-2013 «Технические средства организации дорожного движения. Знаки дорожные. Общие технические условия»
• СТБ 1231-2012 «Технические средства организации дорожного движения. Разметка дорожная. Общие технические условия»

Для Украины:

• ДСТУ 4100-2014 «Знаки дорожные. Общие технические условия. Правила использования»
• ДСТУ 2587-2010 «Безопасность дорожного движения. Разметка дорожная. Технические требования. Методы контроля. Правила использования»
• ДСТУ 8752:2017 «Безопасность дорожного движения. Проект организации дорожного движения. Правила разработки, построения, оформления.»

Для Казахстана:

• СТ РК 1412-2017 «Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств»
• СТ РК 1124-2003 «Технические средства организации дорожного движения. Разметка дорожная. Технические требования»
• СТ РК 1125-2002 «Знаки дорожные. Общие технические условия»

А также ГОСТ 32758-2014 «Дороги автомобильные общего пользования. Временные технические средства организации дорожного движения. Технические требования и правила применения»

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ, рекомендуется 8 ГБ

Операционная система:

Astra Linux,

Microsoft Windows 7 Service Pack 1,

Microsoft Windows 7 x64 Service Pack 1,

Microsoft Windows 8.1,

Microsoft Windows 8.1 x64,

Microsoft Windows 10 x64 – рекомендуется,

Microsoft Windows 10 x86,

Microsoft Windows 11 x64.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
