МОРФОСТВОР

Программа решает как прямую задачу — определение расходов, средних скоростей течения воды и площадей живого сечения (по участкам и по морфоствору) для заданного расчетного уровня (рис. 1), так и обратную — определение расчетных уровней для заданных расходов воды.

Кроме того, производится отрисовка продольного профиля морфоствора по расчетным характеристикам.

Пользователи смогут отметить такое важное преимущество продукта, как получение трехмерного изображения морфоствора, причем с возможностью динамического изменения уровня воды.

При этом для работы с МОРФОСТВОР не потребуются специальные компьютерные знания. Достаточно владеть основными навыками, в том числе по работе в графической среде AutoCAD версии от 14 до 2014.

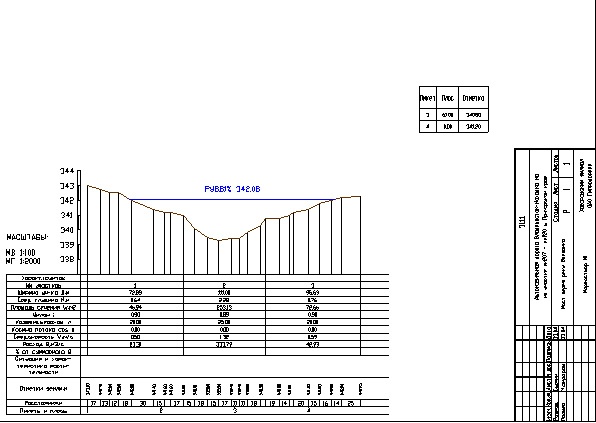

Рис. 1. Результат автоматической отрисовки продольного профиля. На чертеже отрисован уровень воды, соответствующий выполненному расчету по заданному уровню

Входными данными для расчета являются: продольный профиль морфоствора; гидрологические характеристики водотока; данные по участкам морфоствора (рис. 2).

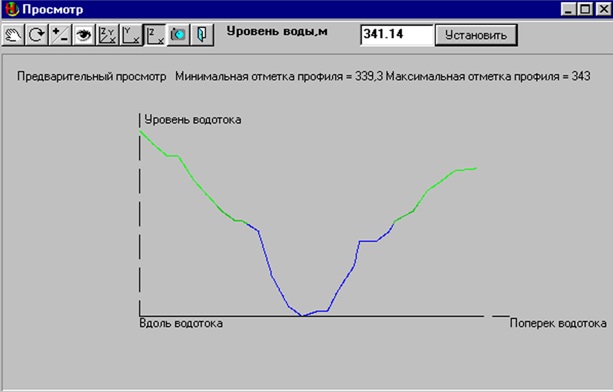

Рис. 2.  Предварительный просмотр результатов ввода первичных данных, который служит для ориентировки в том, какой профиль закреплен за указанным в списке морфостворов, а также для визуального контроля исходных данных. Окно имеет ряд сервисных команд для получения изображений морфоствора в различных проекциях и сохранения их в формате bmp

• отчеты с расчетными характеристиками (рис. 3);

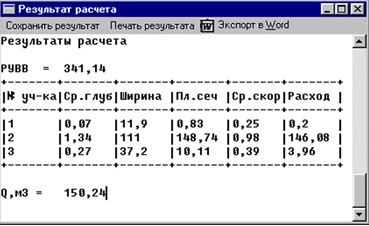

Рис. 3. Окно результатов расчета. Для просмотра и редактирования доступны все исходные данные и полученные расчетные характеристики участков морфоствора

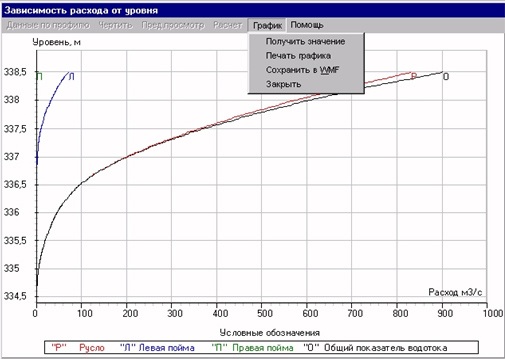

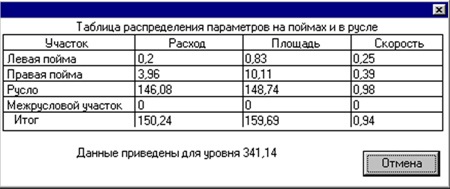

Рис. 4. График зависимости расхода от уровня и таблица всех расчетных значений (получена из графика после указания значения уровня воды)

• графики зависимостей скорости, площади и расхода от уровня (рис. 4). Эти зависимости отображают изменения расчетных параметров (скорости, площади, расхода) водотока при разных уровнях воды;

• чертежи продольного профиля морфоствора.

Процессор: Intel Pentium 4 1,6 ГГц или совместимый (рекомендуется Intel Core 2 Duo 2,4 ГГц).

ОЗУ: не менее 2 ГБ.

Видеоподсистема: графический ускоритель на базе графического процессора класса NVIDIA GeForce 6600 или ADM Radeon Х700 или более производительные.

Операционная система:

Microsoft Windows 7 Service Pack 1,

Microsoft Windows 7 x64 Service Pack 1,

Microsoft Windows 8.1,

Microsoft Windows 8.1 x64,

Microsoft Windows 10 x64,

Microsoft Windows 10 x86.

Примечания:

• Для формирования чертежей в МОРФОСТВОР на компьютере должен быть установлен AutoCAD одной из версий от 14 до 2014.
• Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
